Cómo hacer un biodigestor casero – Planos e Instrucciones paso a paso

Residuos 23 de junio de 2020
como-hacer-un-biodigestor-casero-planos-e-instrucciones-paso-a-paso-1

como-hacer-un-biodigestor-casero-planos-e-instrucciones-paso-a-paso

Inicialmente, dependiendo del tanque disponible así será la cantidad de biogás producido por el digestor. Los usos para este biogás podrían ser cocinar algunos alimentos, calefaccionar una estancia, iluminar o simplemente para proyectos o experimentos caseros. Para esto último sería muy útil un mechero Bunsen ya que permite regular el flujo de gas y la mezcla de aire-biogás de forma sencilla.

El biodigestor debería construirse de acuerdo a la disponibilidad de recursos y no tratar de hacerlo exactamente con los materiales que mencionaré a continuación. Acuerdese de “las tres R”; reducir, reusar y reciclar.

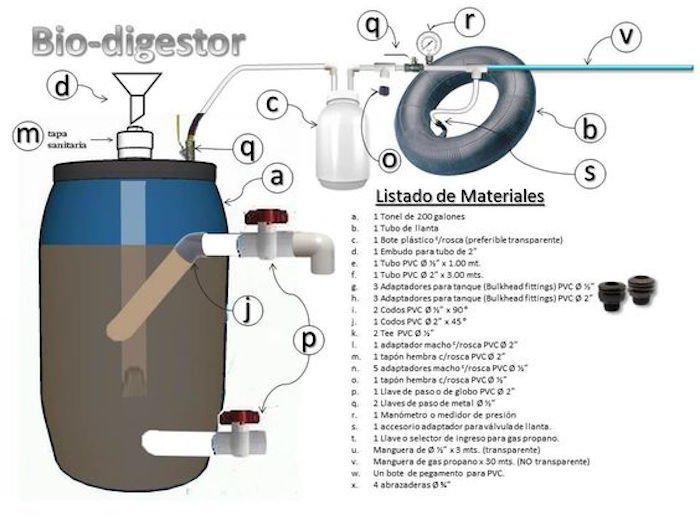

¿Cómo armar un biodigestor?como-hacer-un-biodigestor-casero-planos-e-instrucciones-paso-a-paso-1

Los Materiales y su descripción.
El reactor y la entrada de materiales.

  • Un tanque o bidón de entre 120 y 220 litros de capacidad. Generalmente son azules con tapa de cierre hermético.
  • Tapón de limpieza sanitario (4”): Es una especie de adaptador con tapón enroscable.
  • Segmento corto de tubo (4”): Pasa a través de la abertura y conecta el “adaptado-tapón” en el exterior con la Reducción en la parte interna del tanque. Debe ser suficientemente corto para permitir que tanto la
  • Reducción como el adaptador-tapón aprisionen la pared de la tapa del tanque y así permitir una mejor sujecion y sellamiento. También se pueden usar bridas sanitarias pegadas con silicona al tanque.
  • Reducción PVC de 4” a 3”.
  • Tubo PVC sanitario (3”): Desde la reducción hasta 5cm antes del fondo del tanque.

como-hacer-un-biodigestor-casero-planos-e-instrucciones-paso-a-paso-2

Para la salida del efluente:

  • Adaptador de tanque (2”).
  • Tubo PVC (2”) para la tubería de salida del efluente.
  • 3 Codos PVC (2”).
  • Adaptador de tanque (1”) para conectar la válvula.
  • Válvula de esfera PVC (1”) Para la salida inferior del efluente más pesado.

Para la salida del biogás (en orden):

  • Conector de tanque (1/2”).
  • Válvula de esfera con roscas (1/2”).
  • Adaptador para manquera.
  • Manguera.

Para unir las partes y sellar:

  • Soldadura (pegamento) para PVC.
  • Silicona selladora transparente, ¡resistente a hongos!: Para sellar alrededor de las uniones al tanque e impedir filtración.
    ( ” ) = pulgadas.

Al tanque se le realizan dos agujeros laterales y dos en la tapa. Uno en la parte lateral-inferior para la válvula de 1 pulgada; otro en la parte media para la salida de efluente. En la tapa uno será para la entrada del material y el otro para la salida del biogás, siempre del diámetro de la pieza que lo atravieza.

Para almacenar el biogás se utiliza un depósito de campana flotante, muy fácil de construir con dos bidones; uno grande donde va el agua y otro ligeramente más angosto que se sitúa boca abajo dentro del anterior. La manguera que viene del digestor se introduce al tanque mayor y burbujea de tal forma que el gas sube y queda atrapado en el tanque menor el cual tiene una válvula para la salida del gas con una manguera y una trampa de agua.

Cómo usar un Biodigestor de bidón.
No hay que olvidar que este biodigestor es más que todo “experimental”. Lo que quiero decir es que constituye un una unidad para hacer pruebas y recopilar información más que como fuente estable de biogás para uso doméstico. Para esto último se recomienda un biodigestor de mayor capacidad.

Para poder utilizar el biodigestor su constructor deberá instalar previamente las conexiones, mangueras, válvula de seguridad, depósito de biogás y quemador, así como también revisar las conexiones con el fin de evitar fugas de gas o la entrada de aire al aparato. Ya resueltos estos preparativos se podrá proseguir con el llenado de este.

Materia Orgánica Utilizable.

  • Estiércol fresco o purines de animales herbívoros u omnívoros (ejemplo: cerdos).
  • Residuos de cocina y restos de alimentos, (excepto de cítricos).
  • Aceite de cocinar usado (solo el 5%).
  • Restos de vegetales de plaza de mercado.
  • Césped recién cortado -mezclado con otros materiales.
  • Aserrín (serrín) “viejo” -mezclado con otros materiales.

Existen otras materias que no recomiendo debido a que son más difíciles de degradar o no aptos para un biodigestor de estas características. En general no deben utilizarse residuos de frutas cítricas, semillas o granos  enteros, paja o tallos de cereales, virutas de madera, hojas sécas, restos de podas, excremento de animales carnívoros como gatos o perros y tampoco materia fecal humana. Están fuera de toda consideración para este uso los huesos, piedras, vidrio, metal, plástico y cascarilla de arroz.Para permitir una rápida degradación, todos los materiales que se utilizarán deben ser triturados, desmenuzados o machacados según sea el caso, en fragmentos no mayores a 1o mm para los más blandos y menores 5 mm los más consistentes. Entre más pequeños, mejor.

Carga.
La carga se constituirá por la mezcla de un 20 a 25 % de material orgánico y de un 80 a 75% de agua. Parte de este agua puede reemplazarse por el  líquido (efluente) tratado que sale del biodigestor también conocida como biol, y de esa forma producir más biogás a expensas de obtener menos fertilizante.

Tiempo de retención y Carga diaria.
De acuerdo a la temperatura ambiental, así será el tiempo de retención de los materiales añadidos al biodigestor. En la siguiente tabla se indica el tiempo de retención de acuerdo a la temperatura.

 Fuente: El Horticultor
